החלפה של רצועת תוף וגלגל מתיחה למייבש כביסה קריסטל מסוג BD9800 בנפח 6 ק"ג - פתח עליון

מדריך זה מראה כיצד להחליף רצועת תוף, רצועת מנוע וגלגל מתיחה למייבש כביסה קריסטל BD9800.
קצת על עצמי. אני אוהב לתקן ולטפל במכשירים אלקטרוניים ומכניים בעצמי. אינני מוסמך לטיפול במייבשי כביסה או מכונות כביסה, ואינני לוקח אחריות על נזקים שיכולים להיגרם למי שנעזר במדריך זה.

ככלל, מומלץ לתת למומחים טכניים ובעלי מקצוע לטפל במכשירים שדורשים תיקון.
מדריך זה יכול לעזור למי שכבר החליט לבצע פעולה זו בעצמו, כדוגמה לאיך שאני עשיתי זאת בעצמי.


יש לרכוש את החלפים הנדרשים. אני קניתי כאן:
גלגל מתיחה + רצועה:

שלבים:
  1. לנתק את המייבש מהחשמל.
  2. להוציא 8 ברגים מגב המכשיר. 2 הברגים במרכז למעלה ובמרכז למטה הינם ארוכים יותר מהאחרים.

3. להוריד את הפאנל התחתון מלפנים. כלפי מטה. יש להשתמש במברג ראש שטוח בחריץ מימין ובחריץ משמאל. בעדינות, כדי שלא ישבור את הזיז שמחזיק אותו במקום.

4. אחרי שמוציאים את הפאנל, להוציא את שני הברגים שמחזיקים את חזית המייבש.

5.ניתן לשחרר את פאנל חזית המייבש כלפי מטה.

6. נשכיב את המייבש, כך שצד ימין שלו יהיה על הרצפה (הצד המצולם בתמונה למעלה)

7. נוציא את שלושת הברגים בתחתית המייבש, המחוברים לדופן שאיננה על הרצפה.




8. נוציא את 4 הברגים שמחזיקים את התוף ואת הפאנל הצדדי השמאלי





9. בדומה, נשחרר את התוף ואת הפאנל בצד השני.













10. ניתן להרים מעט את הפאנל (הוא לא מנותק) על-מנת לגשת לרצועה ולגלגל שנחליף.

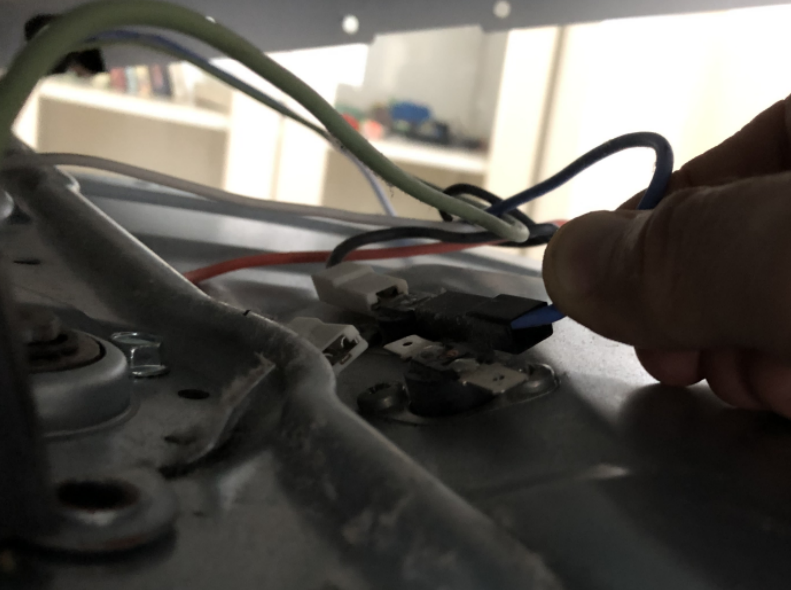

11. ננתק את 4 הכבלים הצבעוניים המחוברים לתוף. שימו לב לצבעים כדי שנוכל לחברם מחדש.



12. נשחרר את הרצועות השחוקות, שאנחנו מתכוננים להחליף. ודאו כי האורך של הרצועה (כתוב עליה) תואם עם הרצועה החליפית.

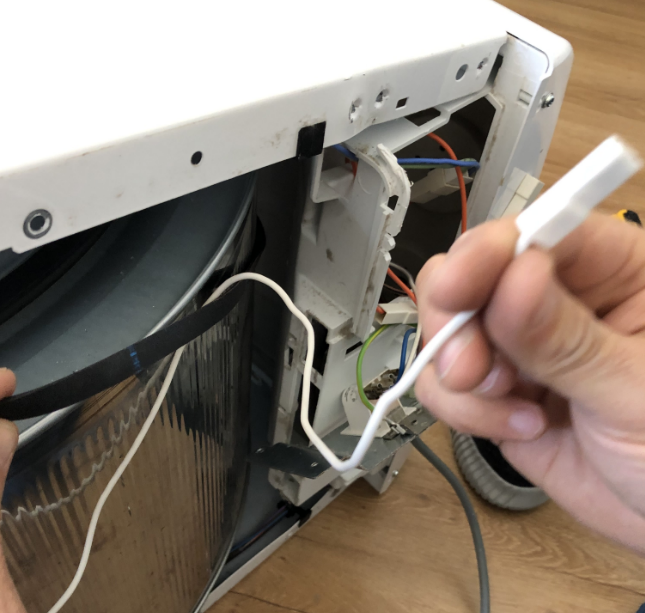

13. נפתח את תא חיבורי החשמל מאחורי המייבש, וננתק את הכבל הלבן אשר מפריע להוצאת רצועת התוף.


14. נשחרר את הכבל הלבן, ואז נוכל להוציא את רצועת התוף הישנה.




15. נתקין את רצועת התוף החדשה במקום (לא לשכוח להעביר את הכבל הלבן דרכה)





16. נבריג חזרה את תא חיבורי החשמל




17. נוציא את גלגל המתיחה הישן שאנו מחליפים. במרכז הגלגל יש בורג. יש להוציא אותו כדי שיהיה אפשר לשחרר את הגלגל.
ייתכן וידרש כוח להוציא את הגלגל, אך שלי לא היה תפוס בשום צורה נוספת מעבר לבורג.
18. נלביש את הרצועה על הגלגל החדש, ונרכיב אותו על הציר.
בשלב הזה כיוון שהתוף איננו תפוס, נוכל לבצע זאת, אבל התוף יזוז ממקומו. אנחנו נחזיר את התוף אחר-כך למקום.



19. וידאתי שגלגל המתיחה נכנס עד הסוף באמצעות שימוש במכות קלות עם פטיש. בזהירות כדי לא לפגוע בגלגל.


20. נבריג את הבורג שהגיע עם גלגל המתיחה החדש, ונלביש את הרצועה החדשה.

21. עכשיו מרכיבים בחזרה..

22. מחברים את חוטי החשמל המחוברים לתוף, לפי הצבעים במקום הנכון

23. נבריג חזרה את הבורג המקבע את הפאנל הימני

24. נבריג חלקית את אחד מהברגי המקבעים את התוף. יהיה קשה להזיז את התוף למקומו (הגומיה תתנגד) אבל זה צפוי.

25. נבריג את שני הברגים המחזיקים את הפאנל השני (השמאלי)

26. במאמץ, צריך להזיז את התוף כך שהזיז (בין שני הברגים) ישב במקום, ולהבריג את שני הברגים המקבעים אותו לדופן השמאלית.

27. כעת נוכל להבריג את הבורג הנוסף המקבע את התוף לדופן הימנית, ולחזק את הבורג שהברגנו חלקית קודם (שלב 24)


28. ניתן להבריג חזרה את שלושת הברגים שבתחתית המייבש
29. נבריג חזרה את שמונת הברגים שבגב המייבש. (האמצעי למעלה והאמצעי שלמטה הינם ארוכים יותר מהשאר.
30. נתקין את הפאנל הקדמי במקום (מלמטה למעלה), ונחזק בשני הברגים שלו.
31. נחבר את הפאנל הקדמי התחתון.
